球墨鑄鐵承接管件結(jié)構(gòu)型式與尺寸如下：

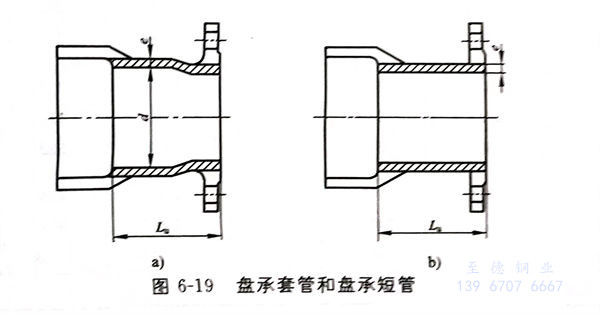

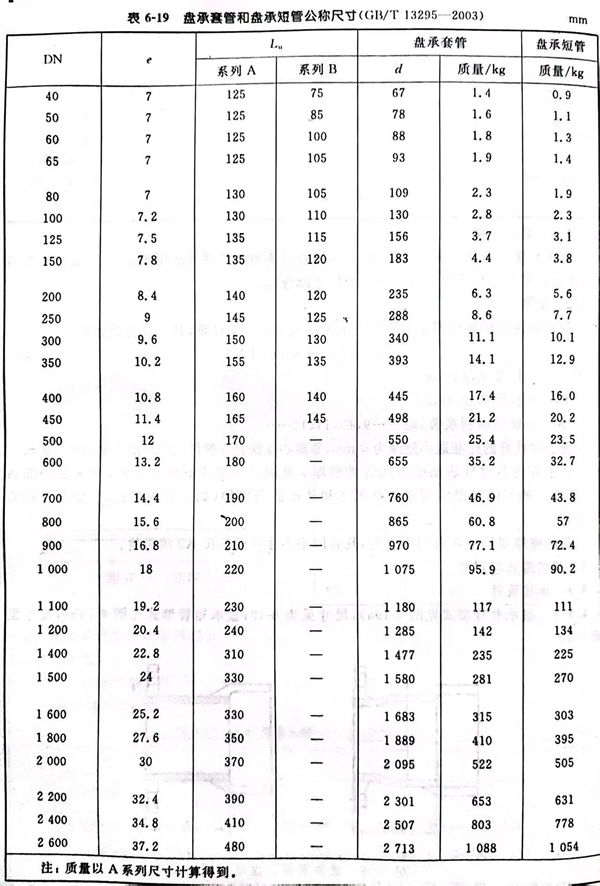

盤承套管型式見圖6-19a），尺寸見表6-19；盤承短管型式見圖6-19b），尺寸見表6-19。

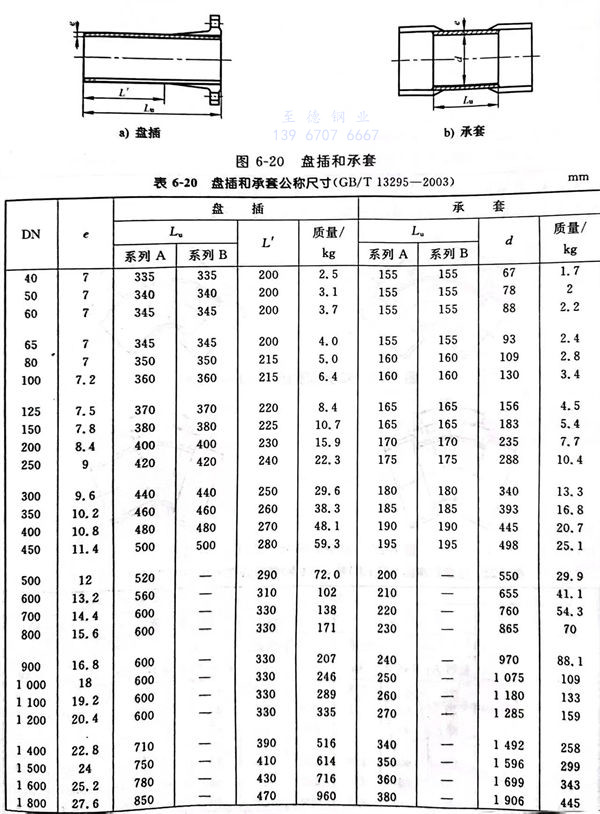

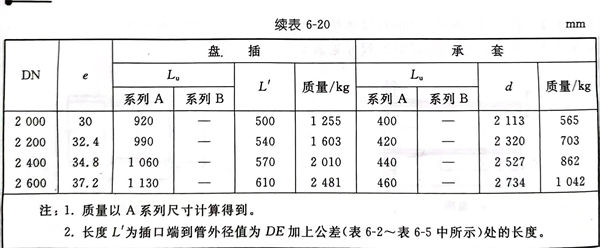

盤插型式見圖6-20a），尺寸見表6-20；承套型式見圖6-20b），尺寸見表6-20；

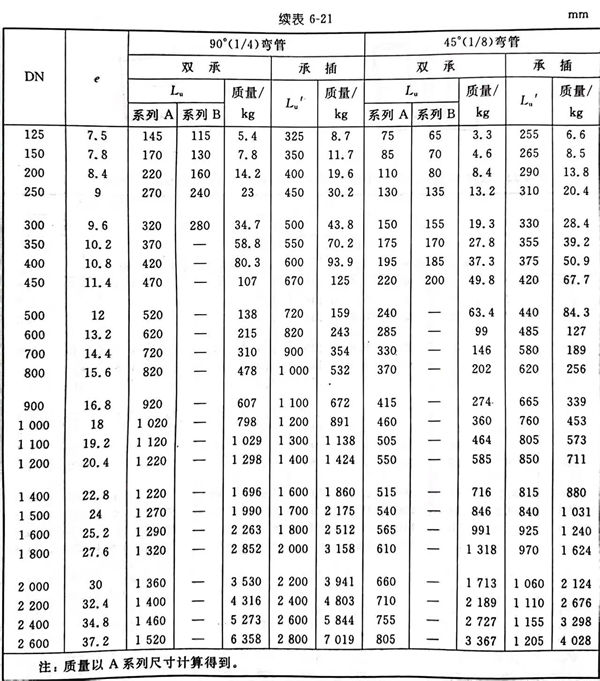

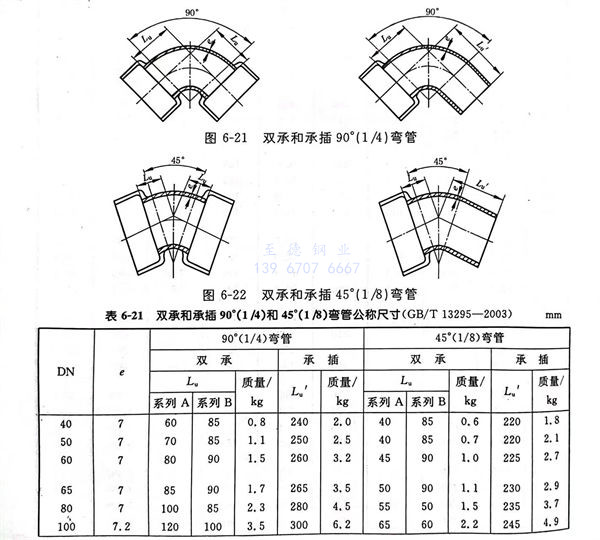

雙承和承插90°（1/4）彎管型式見圖6-21，尺寸見表6-21。雙承和承插45°（1/8）彎管型式見圖6-22，尺寸見表6-21。

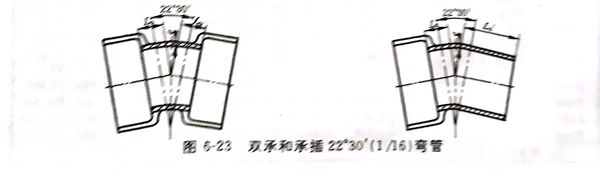

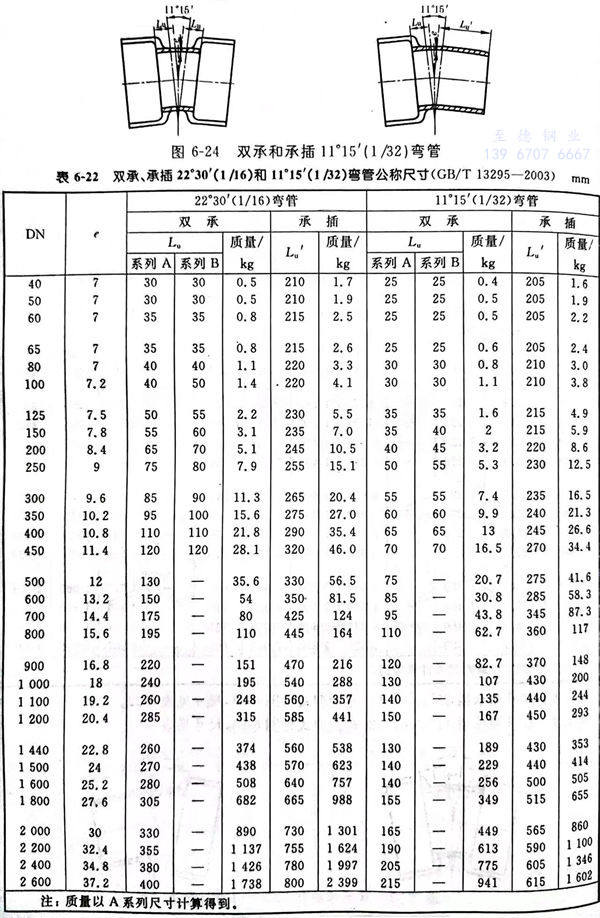

雙承和承插22°30＇（1/16）彎管型式見圖6-23，尺寸見表6-22。雙承和承插11°15＇（1/32）彎管型式見圖6-24，尺寸見表6-22。

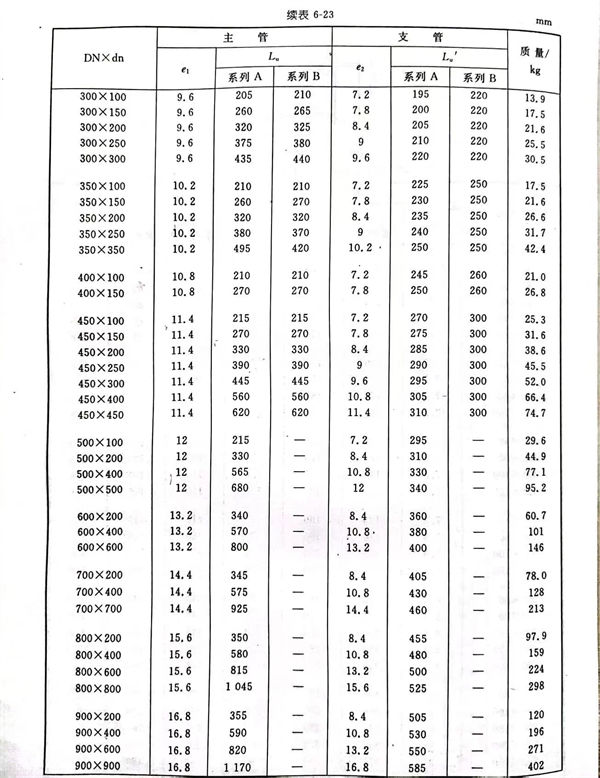

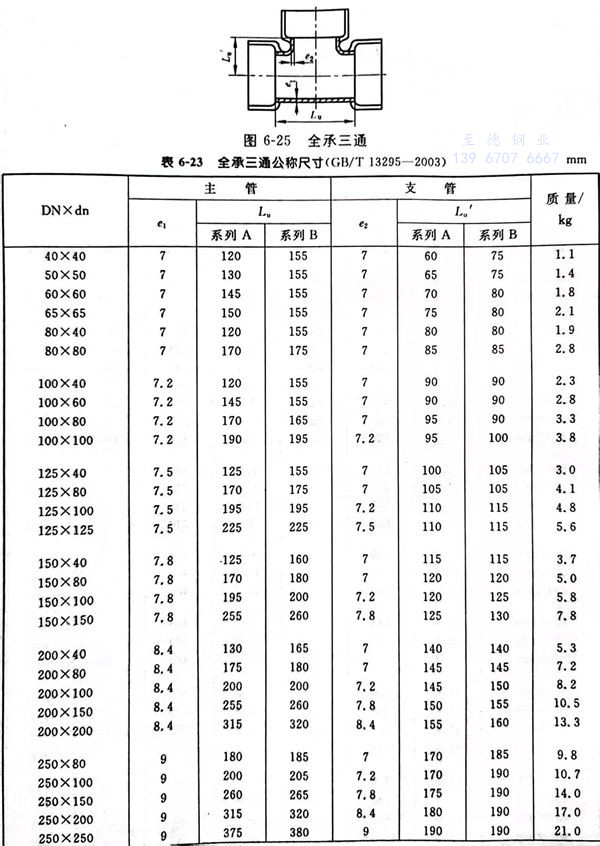

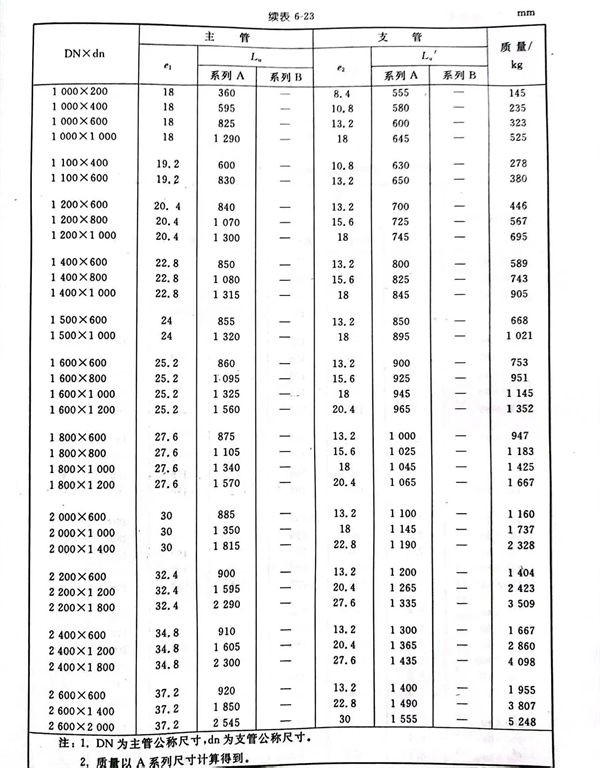

全承三通型式見圖 6-25 ，尺寸見表 6-23 。

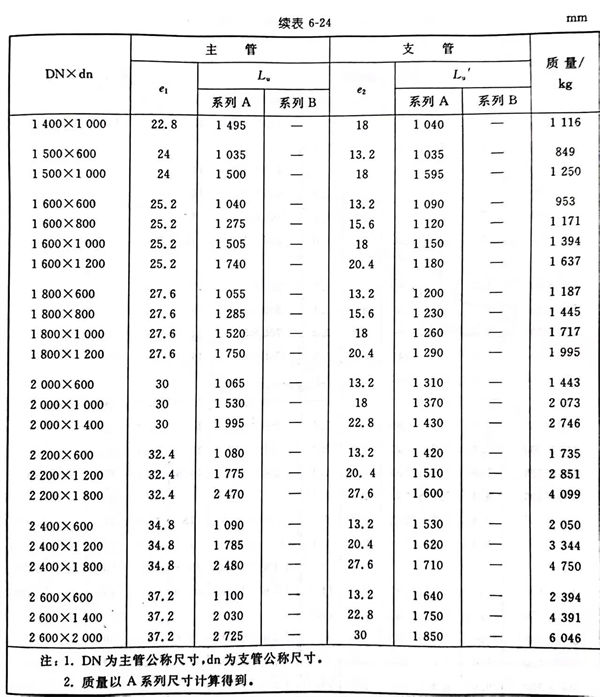

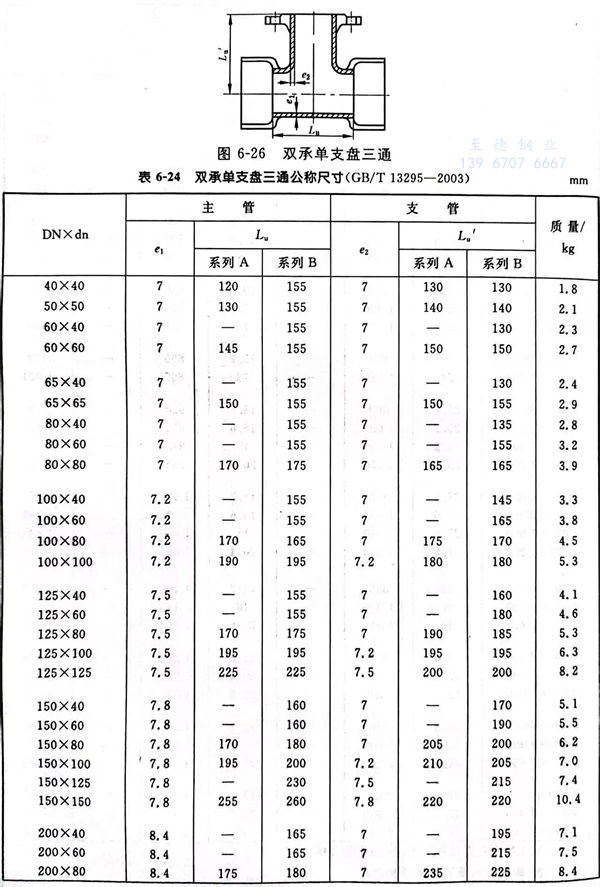

雙承單支盤三通型式見圖 6-26 ，尺寸見表 6-24 。

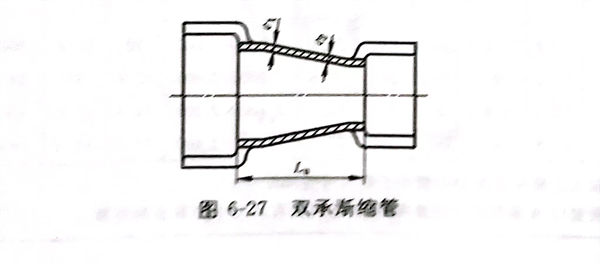

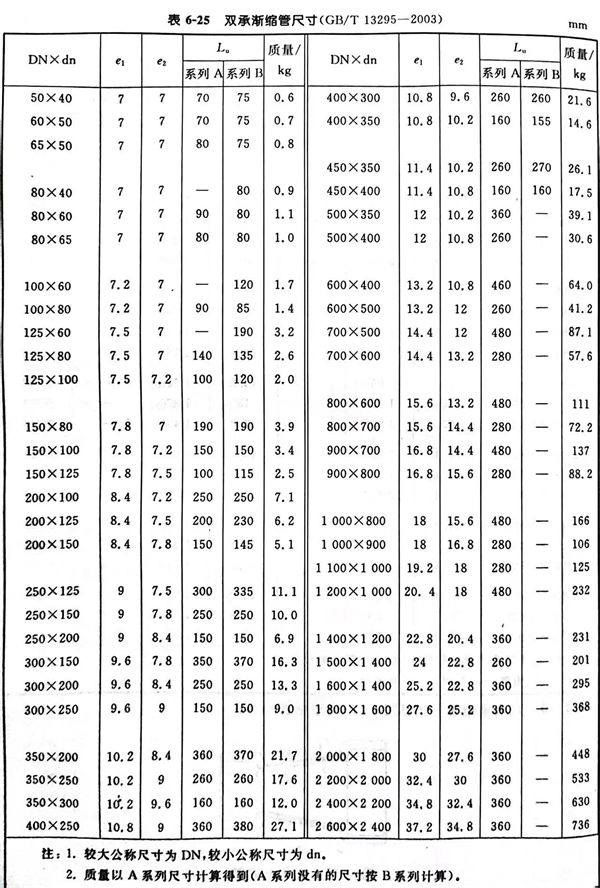

雙承漸縮管型式見圖 6-27 ，尺寸見表 6-25 。

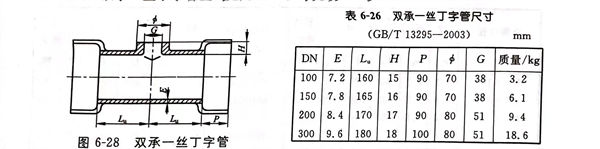

雙承一絲丁字管型式見圖 6-28 ，尺寸見表 6-26 。

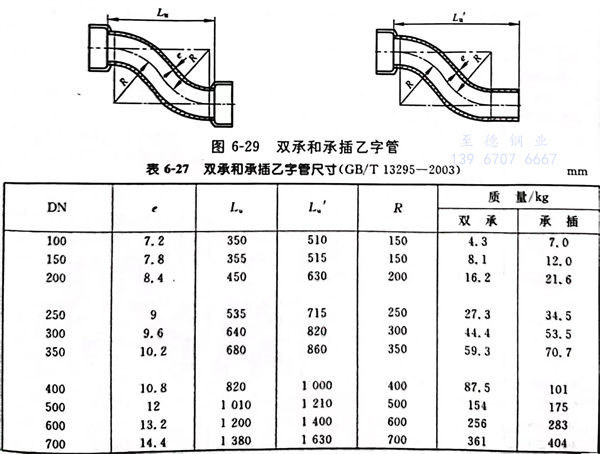

雙承和承插乙字管型式見圖 6-29 ，尺寸見表 6-27 。

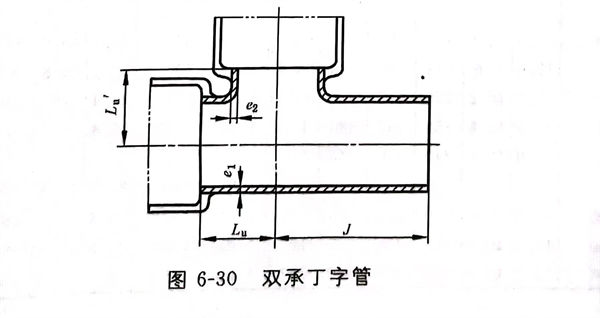

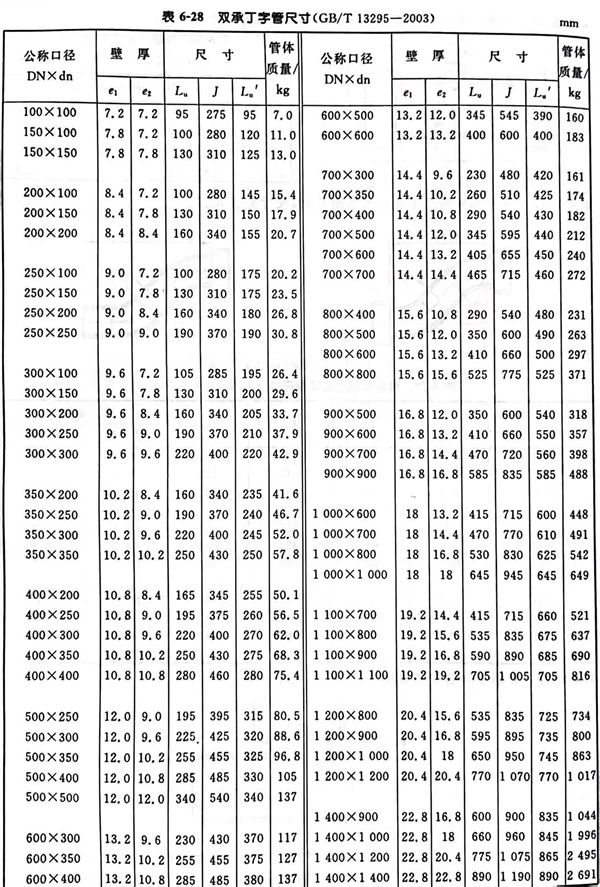

雙承丁字管型式見圖 6-30 ，尺寸見表 6-28 。

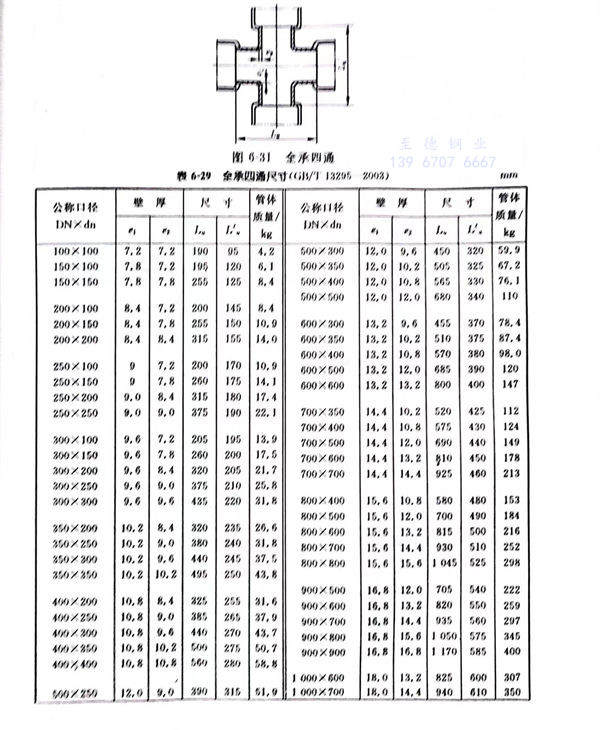

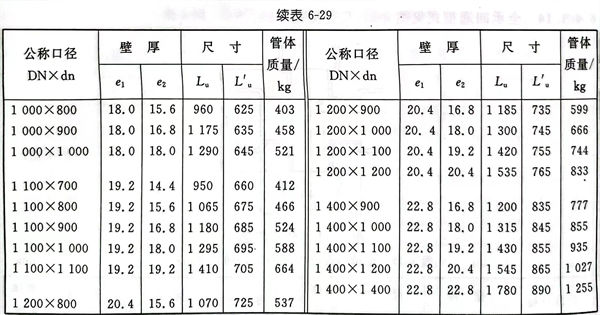

全承四通型式見圖 6-31 ，尺寸見表 6-29 。

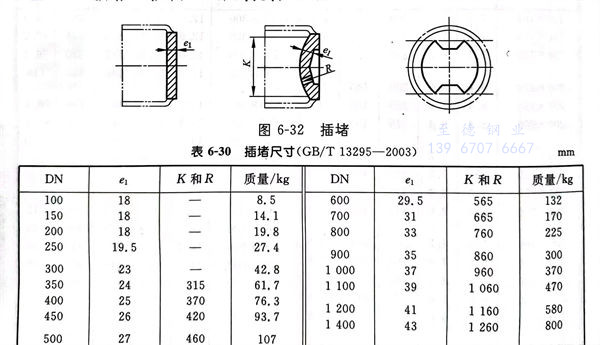

插堵型式見圖 6-32 ，尺寸見表 6-30 。

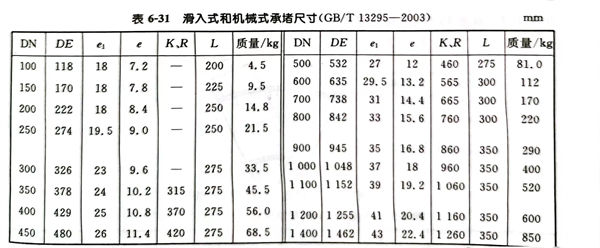

滑入式和機(jī)械式承堵型式見圖 6-33 ，尺寸見表 6-31 。
